کنتاکتور چیست و چه کاربردی در تابلو برق دارد؟

مقدمه

در سیستم‌های کنترل برق، تجهیزات زیادی برای قطع و وصل خودکار مدار به کار می‌روند. یکی از مهم‌ترین این تجهیزات، کنتاکتور (Contactor) است. کنتاکتور وسیله‌ای الکترومکانیکی است که نقش کلیدی در کنترل و مدیریت مصرف‌کننده‌های الکتریکی، به‌ویژه موتورهای صنعتی و دستگاه‌های با توان بالا دارد.

این مقاله به صورت تخصصی و در عین حال قابل‌فهم به شما توضیح می‌دهد که کنتاکتور چیست، چگونه کار می‌کند، چه انواعی دارد و چه کاربردهایی در تابلو برق صنعتی و ساختمانی دارد.

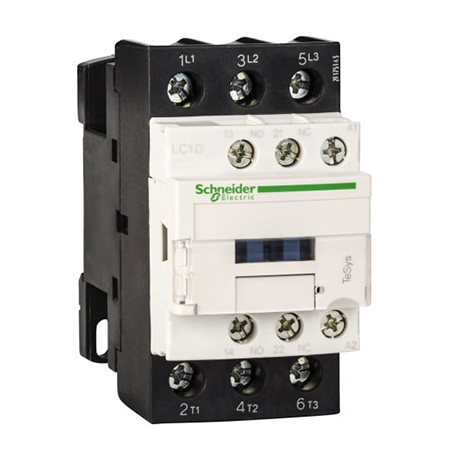

کنتاکتور چیست؟

کنتاکتور نوعی کلید کنترل از راه دور است که به وسیله میدان مغناطیسی باز و بسته می‌شود. برخلاف کلیدهای دستی، کنتاکتور را می‌توان با یک فرمان کوچک الکتریکی (مثلاً از طریق تایمر، رله، PLC یا کنترل‌کننده) به کار انداخت.

اجزای اصلی کنتاکتور:

1. بویین (coil): برای ایجاد میدان مغناطیسی

2. هسته آهنی: برای جذب تیغه‌ها هنگام فعال‌سازی

3. تیغه‌های قدرت (کنتاکت‌ها): برای اتصال یا قطع جریان اصلی

4. تیغه‌های کمکی (Auxiliary): برای فرمان‌دهی و سیگنال‌دهی

5. محفظه عایق: برای حفاظت از قطعات داخلی

نحوه عملکرد کنتاکتور چگونه است؟

زمانی که به بویین کنتاکتور ولتاژ تغذیه اعمال شود (معمولاً 24، 110 یا 220 ولت AC/DC)، میدان مغناطیسی ایجاد می‌شود. این میدان باعث جذب هسته متحرک و بسته شدن تیغه‌های اصلی می‌شود، و در نتیجه مدار قدرت وصل می‌گردد.

با قطع ولتاژ از بویین، میدان مغناطیسی از بین می‌رود، فنرها تیغه‌ها را به وضعیت باز بازمی‌گردانند و مدار قطع می‌شود.

تفاوت کنتاکتور با کلیدهای معمولی

کاربردهای کنتاکتور در تابلو برق

کنتاکتورها جزء جدایی‌ناپذیر تابلوهای برق صنعتی و ساختمانی هستند و در کاربردهای متعددی به‌کار می‌روند:

1. راه‌اندازی و توقف موتورهای الکتریکی

• پرکاربردترین استفاده

• به همراه رله حرارتی برای حفاظت موتور

2. کنترل روشنایی صنعتی و عمومی

• در سیستم‌های روشنایی بزرگ با فرمان‌های زمان‌بندی‌شده

3. مدارهای قدرت با بار بالا

• برای قطع و وصل دستگاه‌های با توان بالا مثل ترانس‌ها، ژنراتورها، المنت‌ها

4. سیستم‌های اتوماسیون صنعتی

• قابل کنترل با PLC، تایمر، سنسور و سایر تجهیزات کنترلی

5. راه‌اندازی ستاره-مثلث موتور

• با سه کنتاکتور مجزا برای راه‌اندازی نرم‌تر

انواع کنتاکتور

کنتاکتورها بر اساس پارامترهای مختلف طبقه‌بندی می‌شوند:

الف) بر اساس نوع جریان:

• کنتاکتور AC: برای کاربردهای متناوب

• کنتاکتور DC: برای کاربردهای جریان مستقیم

ب) بر اساس ظرفیت جریان:

• از چند آمپر تا چند هزار آمپر

• بسته به بار و کاربرد انتخاب می‌شوند

پ) بر اساس نحوه نصب:

• ریلی، پیچی یا پنلی

مزایا و ویژگی‌های استفاده از کنتاکتور

• کنترل از راه دور مدار

• ایمنی بالا

• افزایش عمر تجهیزات

• سرعت عملکرد بالا

• قابلیت ترکیب با سایر تجهیزات حفاظتی و کنترلی

• قابلیت نصب تجهیزات جانبی مانند تایمر، رله، شنت و...

نکات مهم در انتخاب کنتاکتور مناسب

1. ظرفیت جریان مصرفی

2. نوع ولتاژ بوبین (AC یا DC)

3. تعداد تیغه‌های کمکی مورد نیاز

4. سازگاری با سایر اجزای تابلو

5. برند و کیفیت ساخت (مثلاً: LS، هیوندا، اشنایدر، زیمنس)

تفاوت رله و کنتاکتور

برخی افراد کنتاکتور و رله را یکسان می‌دانند، اما تفاوت‌های مهمی دارند:

نگهداری و تست دوره‌ای کنتاکتورها

برای حفظ کارایی و ایمنی، بازبینی منظم کنتاکتورها ضروری است:

• تمیز کردن تیغه‌ها از گرد و غبار یا قوس الکتریکی

• بررسی سلامت فنرها و بویین

• اطمینان از اتصال محکم سیم‌ها

• تست عملکرد از طریق شبیه‌سازی فرمان

نتیجه گیری

کنتاکتور یکی از اجزای کلیدی در تابلوهای برق صنعتی و نیمه‌صنعتی است که به شما امکان می‌دهد تا مصرف‌کننده‌های پرقدرت را با فرمان‌های کم‌قدرت کنترل کنید. انتخاب درست کنتاکتور متناسب با توان مصرفی، نوع ولتاژ و سیستم کنترل، نه‌تنها ایمنی سیستم شما را افزایش می‌دهد، بلکه باعث کاهش هزینه‌های نگهداری و افزایش عمر تجهیزات خواهد شد.
